Kimza300手持式烟气分析仪在锅炉能效测试中的应用

锅炉能效测试是一项系统性的工程，旨在精确测量锅炉在各种工况下的热效率（通常以百分比表示），识别能量损失的主要来源，并为优化运行、节能减排提供科学依据。以下是锅炉能效详细测试的核心内容：

🧾 一、 测试目的

1. 1‌、确定实际运行效率：‌ 测量锅炉在特定负荷、特定燃料和特定运行条件下的真实热效率。
2. 2‌、识别能量损失：‌ 量化各项热损失（排烟损失、气体/固体未完全燃烧损失、散热损失等），找出效率低下的主要原因。
3. 3‌、评估性能达标情况：‌ 将测试结果与设计效率、合同保证值或国家/行业能效标准（如 GB 24500, TSG G0002/3 等）进行对比。
4. 4‌、优化运行指导：‌ 为调整运行参数（如过量空气系数、排烟温度、负荷分配等）提供数据支持，实现节能降耗。
5. 5‌、设备状态评估：‌ 作为设备检修、改造或更新的重要依据。
6. ‌6、合规性验证：‌ 满足政府节能监察、能源审计或碳排放核算的要求。

📚 二、 测试依据与标准

• ‌中国国家标准：‌
• ‌GB/T 10180-2017 《工业锅炉热工性能试验规程》：‌ 这是国内*核心的标准，详细规定了测试方法、参数测量、计算方法和报告格式。适用于额定工作压力≤3.8MPa的固定式蒸汽锅炉、热水锅炉和有机热载体锅炉。
• ‌TSG G0003-2010《工业锅炉能效测试与评价规则》：‌ 属于特种设备安全技术规范，规定了在用工业锅炉定期能效测试的要求和方法。
• ‌国际常用标准：‌
• ‌ASME PTC 4-2013 (Fired Steam Generators) / PTC 4.1 (Steam Generating Units):‌ 美国机械工程师协会标准，在国际上被广泛认可，尤其适用于大型电站锅炉和工业锅炉。
• ‌EN 12952-15:2003 (Water-tube boilers and auxiliary installations - Part 15: Acceptance tests):‌ 欧盟标准，适用于水管锅炉。
• ‌BS 845-1:1987 (Methods for assessing thermal performance of boilers for steam, hot water and high temperature heat transfer fluids):‌ 英国标准。
• ‌其他参考：‌ 锅炉设计文件、制造厂说明书、合同技术协议等。

🔍 三、 主要测试方法

通常采用两种基本方法，‌输入-输出法（直接法或正平衡法）‌ 和 ‌热损失法（间接法或反平衡法）‌。在能效详细测试中，‌热损失法应用更广泛‌，因为它能揭示损失的具体构成。

1. 1‌、输入-输出法 (正平衡法 - Direct Method / Output-Input Method):‌

• ‌原理：‌ 直接测量锅炉有效利用的热量（输出）和输入锅炉的总热量（输入），效率 η = (输出热量 / 输入热量) × 100%。
• ‌优点：‌ 概念简单直接。

• 缺点：‌

• 测量输入燃料量（特别是固体、液体燃料）和热值（特别是混合燃料或成分波动大的燃料）的‌准确性要求*高‌，微小误差会导致效率计算结果偏差大。
• 难以‌直接‌测量输出热量（如蒸汽流量、给水流量和参数的精确测量也存在挑战）。
• 无法得知各项热损失的具体数值，不利于分析改进。‌
• ‌适用性：‌ 通常适用于燃料计量准确、负荷稳定且输出热量易于精确测量的大型电站锅炉或燃气锅炉。在工业锅炉详细测试中作为辅助或验证手段。

2. ‌2、热损失法 (反平衡法 - Indirect Method / Heat Loss Method):‌

• ‌原理：‌ 效率 η = 100% - (各项热损失百分比之和)。
• ‌优点：‌
• 各项损失可以‌分别测量和计算‌，能明确指出效率低下的主要原因（如排烟温度过高、过量空气太多、飞灰含碳量高等）。
• 对燃料量和热值测量的‌**精度要求相对较低‌（但仍需足够精确）。
• 是GB/T 10180等标准推荐的主要方法，尤其适用于工业锅炉。
• ‌缺点：‌ 需要测量的参数多，计算相对复杂。

• 核心损失项：‌

• ‌𝑄2 - 排烟热损失 (Dry Flue Gas Loss):‌ 这是通常‌*大‌的单一项损失。由排烟温度和排烟处的过量空气系数（通过烟气成分O2、CO2等计算）决定。排烟温度每升高15-20°C，效率约降低1%。
• ‌𝑄3 - 气体未完全燃烧热损失 (Loss due to Unburnt Gases):‌ 烟气中未燃尽的CO、H2、CH4等可燃气体造成的损失。主要通过测量烟气中CO含量计算。
• ‌𝑄4 - 固体未完全燃烧热损失 (Loss due to Unburnt Solids):‌ 灰渣、漏煤、飞灰中残存的固定碳造成的损失。需要采集并分析灰渣、飞灰样品，测定其可燃物含量。
• ‌𝑄5 - 散热损失 (Radiation and Convection Loss):‌ 锅炉本体及管道系统向周围环境散失的热量。通常按锅炉额定出力和测试负荷，查标准图表或经验公式估算，大型重要测试也可用热流计测量。
• ‌𝑄6 - 灰渣物理热损失 (Loss due to Sensible Heat in Slag/Ash):‌ 高温炉渣排出时带走的热量。主要对燃煤（尤其是液态排渣炉）和燃生物质锅炉有意义，需要测量灰渣量和温度。
• ‌其他损失 (𝑄7):‌ 如冷却水带走的热量（若有）、吹灰蒸汽损失等，根据具体情况计入。

📋 四、 详细测试流程与关键参数测量

1. 1‌、测试前准备：‌

• ‌制定测试大纲：‌ 明确测试目的、依据标准、测试工况（负荷点）、测量项目、测点位置、使用仪表、人员分工、安全措施等。
• ‌锅炉工况稳定：‌ 测试前锅炉需在选定的负荷下连续稳定运行足够长时间（通常1-2小时以上），所有运行参数稳定在设定值附近。
• ‌仪表准备与校准：‌ 所有测量仪表（温度、压力、流量、烟气分析仪、燃料秤、采样工具等）必须在校验有效期内，精度符合标准要求（GB/T 10180有明确规定）。
• ‌燃料取样与化验：‌ 在测试期间同步采集有代表性的燃料样品（煤、油、气、生物质等），送至实验室进行工业分析和元素分析（发热量、水分、灰分、挥发分、固定碳、硫、氢、碳等）。

2. ‌2、同步测试阶段：‌

• 持续时间：‌ 通常每个负荷点稳定测试持续不少于1小时（GB/T 10180要求），具体时间取决于锅炉容量和稳定性。电站锅炉测试时间更长。
  ‌关键测量参数：

•     输入侧：‌‌
• ‌        燃料量：‌ 固体燃料（皮带秤、地磅）、液体燃料（流量计+密度）、气体燃料（流量计）。
• ‌        燃料参数：‌ 取样化验获得低位发热量、成分等（测试期间同步取样）。
• ‌        空气温度：‌ 鼓风机入口或环境温度。
•     输出侧：‌
• ‌        蒸汽/热水产量：‌ 蒸汽流量计或给水流量计（需考虑排污量）。
• ‌        蒸汽/热水压力、温度：‌ 锅炉出口主蒸汽/热水参数。
• ‌        给水温度、压力：‌ 省煤器入口或给水泵出口。
• ‌        排污量：‌ 连续/定期排污流量（重要❗️）。
• ‌    损失侧：‌
•  ‌       排烟温度：‌ 锅炉*后一级受热面出口（如空预器出口），多点测量取平均。
• ‌        烟气成分：‌ 排烟处同步测量O2、CO2、CO、(SO2、NOx - 有时也测)等。‌至关重要！‌
• ‌        环境温度、大气压力、湿度。‌
•  ‌       飞灰、炉渣、漏煤量采集与可燃物分析：‌ 在测试时段内同步、连续、有代表性地采集样品，测试其可燃物含量（烧失量法）。
• ‌        灰渣温度测量（如必要）。‌
• ‌        散热表面温度测量或估算（按标准图表）。

• 运行参数记录：‌
•     锅炉负荷（蒸发量/热功率）
•     炉膛负压/压力
•     鼓/引风机电耗（有时计入厂用电，效率计算通常指锅炉本体效率）
•     各主要点温度、压力（炉膛出口，各受热面进出口等）

3. 3‌、数据处理与计算：‌

• 数据整理：‌ 将测试期间采集的所有原始数据（通常按时间间隔记录，如5-10分钟一次）整理成表格。
• ‌计算平均值：‌ 对稳定测试期内各参数计算时间加权平均值（特别是燃料量、流量、温度、烟气成分）。
• ‌损失计算：
  利用平均烟气成分（O2%）计算‌实际过量空气系数 (𝛼)‌。
• 利用𝛼、排烟温度、燃料元素成分计算‌𝑄2 (排烟损失)‌。
• 利用烟气中CO含量计算‌𝑄3 (气体未燃损失)‌。
• 利用灰渣量、灰渣可燃物含量、飞灰量、飞灰可燃物含量计算‌𝑄4 (固体未燃损失)‌。
• 按标准规定方法（查表、公式估算或实测）计算‌𝑄5 (散热损失)‌。
• 计算‌𝑄6 (灰渣物理热损失)‌。
• ‌效率计算：‌ η = 100% - (𝑄2% + 𝑄3% + 𝑄4% + 𝑄5% + 𝑄6%)。
• ‌误差分析：‌ 根据各测量参数的精度，计算总效率的‌不确定度或允许误差限‌（GB/T 10180有规定）。
• ‌修正到约定条件（如需要）：‌ 有时需将测试结果修正到设计燃料、额定参数或标准大气条件，以便对比。

4. ‌4、结果分析与报告：‌

• ‌编制正式测试报告：‌ 包含测试目的、依据、时间、地点、锅炉概况、测试工况、测量参数及方法、原始数据、计算结果（效率、各项损失）、误差分析、结论与建议。
• ‌损失分布图：‌ 直观展示各项损失的占比。
• ‌分析与建议：‌ 分析效率高低的原因，重点指出*大的损失项及其产生原因（如排烟温度高的可能原因：受热面结垢/积灰、过量空气过多、负荷偏低、燃烧调整不当等），提出针对性的改进措施建议（如加强吹灰、调整配风、降低漏风、优化负荷率、受热面改造等）。

锅炉能效测试是一项专业性很强的工作，通常需要由具备资质和经验的专业机构或人员执行。精确的数据是诊断问题、挖掘节能潜力的基石。通过定期进行能效测试并落实优化措施，企业可以显著降低能源成本，减少碳排放，并延长锅炉设备寿命。

手持式烟气分析仪是现代锅炉能效测试中‌不可或缺的核心工具‌，尤其在采用‌反平衡法（热损失法）‌ 计算效率时，其提供的关键数据直接决定了测试的准确性和诊断价值。以下是其在锅炉能效测试中的具体应用、重要性及注意事项：

🔥 ‌一、 核心应用场景与测量参数‌

1. ‌测量关键烟气成分：‌

• ‌氧气 (O₂)：‌ ‌*核心参数！‌ 用于计算‌过量空气系数 (α)‌，这是评估燃烧配风是否合理的关键指标，直接影响排烟热损失 (Q₂) 和未完全燃烧损失 (Q₃/Q₄)。
• ‌一氧化碳 (CO)：‌ 直接反映‌气体未完全燃烧损失 (Q₃)‌ 的大小。高CO值表明燃烧不充分、缺氧或混合不良。
• ‌二氧化碳 (CO₂)：‌ 除验证O₂测量外，部分计算模型需要用其辅助计算烟气量或损失。通常与O₂存在近似反比关系。【建议红外传感器实测！】
• ‌（可选但推荐）氮氧化物 (NOx)、二氧化硫 (SO₂)：‌ 主要服务于环保合规性评估，但高NOx有时也间接反映燃烧温度过高或配风不合理（可能影响效率）。

2. ‌测量排烟温度：‌

• 仪器内置或外接的高精度热电偶直接测量锅炉*后一级受热面出口（如空气预热器出口、锅炉尾部烟道）的‌排烟温度‌。
• 这是计算‌排烟热损失 (Q₂)‌ ——通常占比*大的单项损失——的核心参数。

3. ‌计算关键效率指标：‌

• ‌过量空气系数 (α)：‌ 根据实测O₂浓度和燃料特性（主要基于燃料中的C、H、O、N、S元素含量）精确计算得出。
• ‌排烟热损失 (Q₂)：‌ 核心公式：Q₂ = [K * (T_py - T_air) * (RO₂ + O₂) / (RO₂)] 或更精确的基于烟气成分和焓值的计算（需要CO₂或O₂、CO及燃料元素分析数据）。‌手持仪内置计算引擎能实时或导出后计算Q₂百分比。‌
• ‌气体未完全燃烧损失 (Q₃)：‌ 由实测CO浓度计算得出：Q₃ ≈ (CO / (CO + CO₂)) * K * V_gy (K为系数，V_gy为干烟气体积)。‌高端仪器可直接输出Q₃估算值。‌

📊 ‌二、 在能效测试中的关键作用‌

1. ‌1、反平衡法效率计算的核心输入：‌
• 提供计算Q₂和Q₃所需的*直接、*关键的现场数据（O₂, CO, T_py）。
• 是量化‌*主要热损失项(Q₂)‌ 的*一可靠手段。
2. ‌2、燃烧优化诊断：‌
• 过量空气系数诊断：‌ 实时显示的α值帮助判断鼓/引风机开度、风门配比是否合理。α过高→增加Q₂；α过低→增加Q₃/Q₄风险。
• ‌燃烧完全性诊断：‌ CO浓度是*直接的燃烧完全性指标。高CO→燃料未燃尽浪费能量，提示需检查燃料特性、雾化/混合效果、配风均匀性、炉膛温度/停留时间。
• ‌漏风检测辅助：‌ 比较炉膛出口、各段烟道（如省煤器出口、空预器出口）的O₂浓度，可辅助判断是否存在较大漏风点（O₂异常升高），漏风会大幅增加Q₂。
3. ‌3、评估运行调整效果：‌
• 在进行燃烧调整（如改变风煤比、二次风门开度、配风方式）时，‌实时监测O₂和CO的变化‌，快速评估调整方向是否正确、效果如何。是现场优化锅炉运行的“眼睛”。
4. ‌4、识别效率低下根源：‌
• ‌排烟温度高 + α高？‌ → 过量冷空气太多或严重漏风。
• ‌排烟温度高 + α正常？‌ → 受热面积灰/结垢严重，换热不良。
• ‌α正常 + CO高？‌ → 燃料与空气混合差、配风不合理、炉膛温度不足或燃料质量差。
5. 5‌、多点测量与分布评估：‌
• 便携性允许在锅炉尾部烟道不同位置、不同深度进行‌多点测量‌，评估烟气温度和成分的‌均匀性‌，揭示配风不均、烟道设计或积灰等问题。

⚙️ ‌三、 选择与使用手持烟气分析仪的要点‌

1. ‌1、关键性能指标：‌
• ‌传感器精度与量程：‌ O₂传感器精度应达±0.1~0.2% vol (电化学或长寿命氧化锆)，CO传感器精度±5~10ppm或±5% rdg（量程需覆盖预期值，燃煤锅炉CO可能较高）。温度测量精度±1~2°C。
• ‌抗干扰与过滤：‌ 必须配备高效‌颗粒物过滤器（初级+精细）和冷凝水捕集器/渗透干燥器‌，保护传感器免受粉尘、水分和酸腐蚀。这在燃煤/生物质锅炉测试中至关重要。
• ‌计算功能：‌ 能内置计算α、Q₂、Q₃、燃烧效率、CO/CO₂比值等参数。
• ‌数据记录与导出：‌ 支持实时记录测量数据（带时间戳），并能通过USB/蓝牙导出至电脑分析软件。
• ‌耐用性与环境适应性：‌ 外壳坚固，适合工业环境；探针长度需满足现场测点位置要求（常需1m以上）；电池续航力强。
• ‌适用燃料：‌ 确保仪器标定和算法适用于被测燃料（煤、油、气、生物质）。
2. 2‌、使用注意事项：‌
• ‌预热与校准：‌ 严格按说明书预热，‌测试前务必进行零点与量程（跨度）校准‌（使用标准气体），特别是在环境变化大或长时间未使用后。
• ‌测点选择与插入深度：
  选择‌有代表性、烟气混合均匀‌的位置（如垂直烟道中心区域，远离弯头、变径处）。
• 探针插入深度应达到烟道中心或1/2~2/3直径处，避免靠近管壁受边界层影响。
• 确保测孔密封良好，防止空气漏入污染样本。
• ‌采样时间与稳定性：‌ 待仪器读数稳定后再记录数据（通常需要几十秒到几分钟）。在整个测试周期内，需进行‌多次重复测量‌（如每15分钟一次）并记录环境参数（大气压、环境温度）。
• ‌维护保养：‌ 及时更换过滤器、干燥剂；按计划进行传感器标定和仪器整体校准（通常每年一次或按厂家要求）；妥善清洁探针。

📈 ‌四、 应用实例：现场能效测试流程片段‌

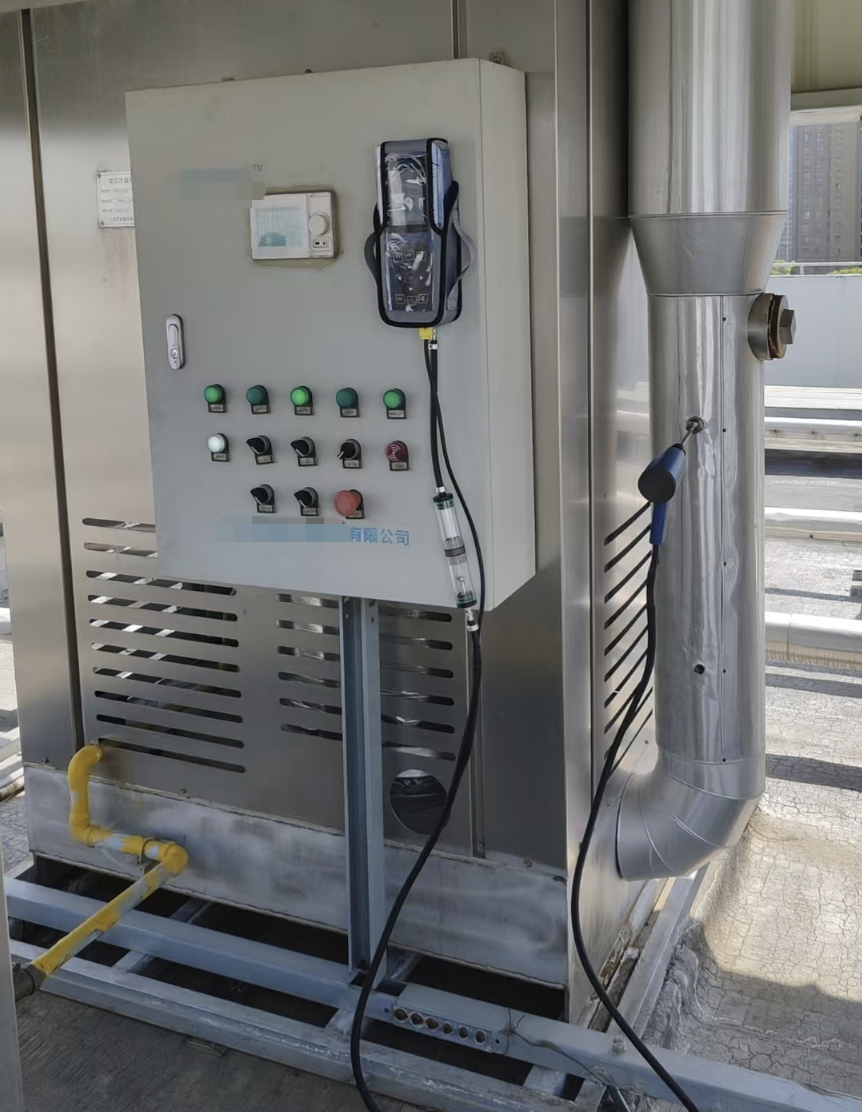

1. ‌测点准备：‌ 在空预器出口烟道标准测孔处插入已预热、校准好的分析仪探针（确保密封）。
2. ‌稳定读取：‌ 待O₂、CO、T_py读数稳定（约2-3分钟）。
3. ‌记录数据：‌ 记录当前读数（如：O₂=5.2%， CO=120ppm, T_py=160°C），同时记录环境温度（如：25°C）、大气压（如：101.3kPa）、锅炉负荷（如：85%）、燃料类型。
4. ‌计算/读取关键值：‌ 仪器实时显示α≈1.35， Q₂≈8.1%， Q₃≈0.15%。
5. ‌诊断与调整：‌ 分析发现α略高（目标值1.25），建议微调减小送风量。调整后再次测量：O₂降至4.0%，CO≈80ppm，T_py≈158°C，α≈1.22，Q₂≈7.0%。‌效率提升约1个百分点以上！‌
6. ‌多点测量：‌ 在烟道不同位置测量，发现O₂分布不均（5.0%~5.8%），提示可能存在配风不均或局部漏风。

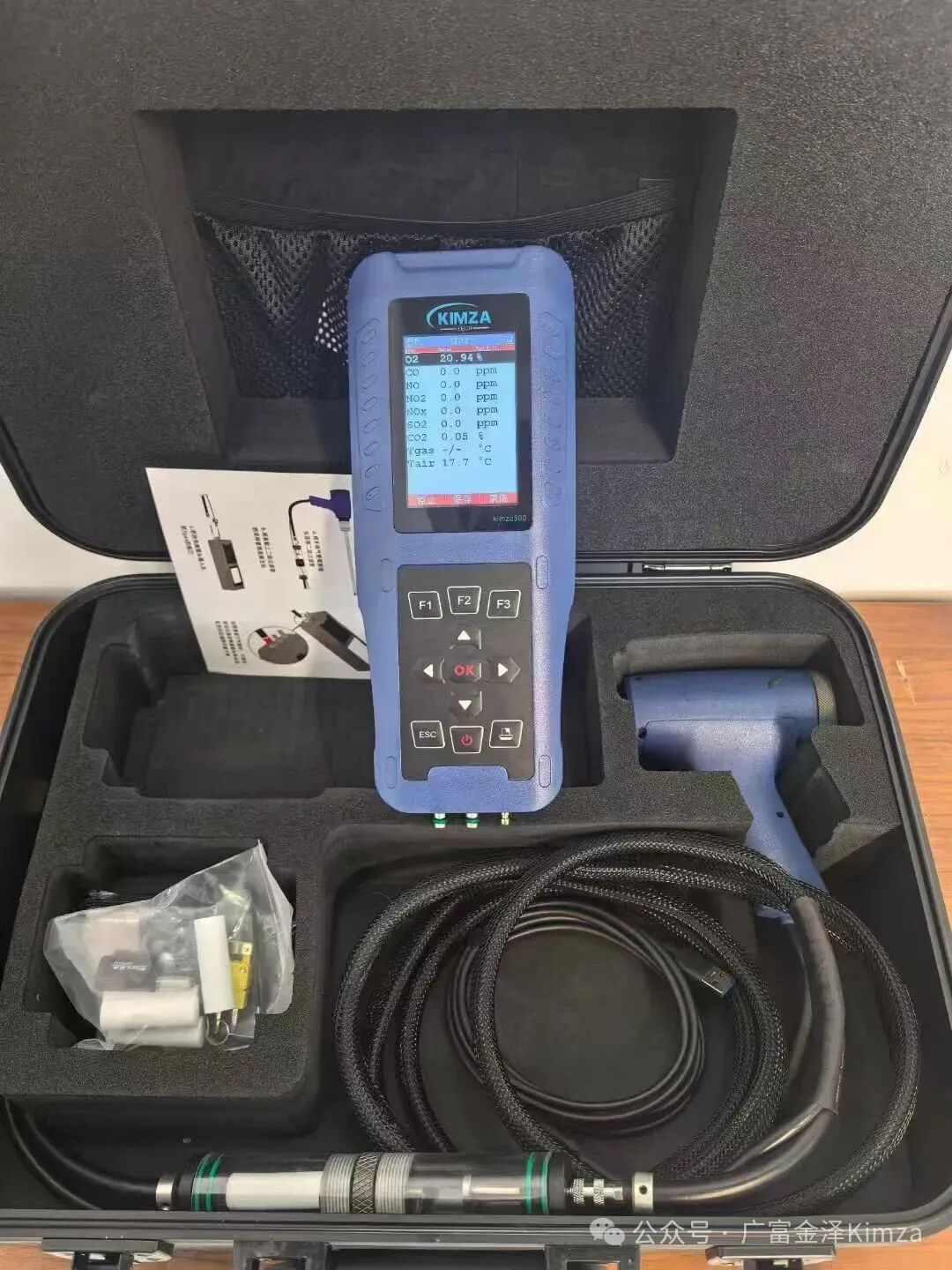

广富金泽（上海）检测科技有限公司的Kimza300手持式烟气分析仪是一款功能强大的便携式设备，非常适合应用于锅炉能效测试。它通过精确测量锅炉排放烟气中的关键成分和参数，为计算燃烧效率、评估锅炉运行状况以及优化燃烧过程提供至关重要的数据。

Kimza300在锅炉能效测试中的优势

1、多参数集成： 一台仪器即可测量O2, CO, NOx（NO+NO2）, SO2, CO2（NDIR）排烟温度，烟道压力等关键参数，无需携带多台设备。

2、温度补偿： 仪器自带温度补偿功能，确保在锅炉房高温环境下，仪器各检测因子的零点稳定不漂移（很重要！）。

3、便携性与现场适用性： 手持式设计，重量轻，电池供电，标配蓝牙和微信小程序，非常适合在锅炉房现场移动测试，对多点（如不同负荷下、不同燃烧器）进行测量。

4、自动测量程序：用户可编制自动测量程序功能，设定采样频率、采样间隔时间、自动平均数值、自动无线打印等功能，真正实现无人值守全自动测量。

5、数据记录与存储： 可以存储大量测量数据点，记录测试过程，方便后续分析、报告生成和历史数据对比。数据U盘可直接导出并excel打开。

6、用户友好： 国产优品，中文界面清晰，操作简单，经过培训可快速上手。

7、可扩展合规性： 带数据输出接口，可实现无线远距离4G数据传输，符合锅炉型式试验机构核准条件要求的烟气成分采集功能。

✅ ‌总结：Kimza300手持烟气分析仪的价值‌

• ‌核心利器：‌ 是实施反平衡法、精确计算锅炉效率（尤其是量化Q₂和Q₃）不可或缺的设备。
• ‌实时诊断：‌ 提供燃烧状态和能量损失来源的即时反馈，是锅炉运行优化和故障排查的“听诊器”。
• ‌高效便捷：‌ 便携性使其非常适合现场多点测试和日常监测。
• ‌优化依据：‌ 为调整过量空气、改善燃烧、降低排烟温度、减少漏风等关键节能措施提供直接数据支持。

‌熟练掌握手持烟气分析仪的使用，是进行高效、精准锅炉能效测试和运行优化的关键技能。‌ 选择性能可靠、维护到位的仪器，并严格遵守操作规程，才能获得可信赖的数据，真正挖掘出锅炉的节能潜力。
